Haben Sie sich jemals gefragt, wie die elektrischen Systeme Ihres Autos nahtlos kommunizieren? Das Geheimnis liegt im Kabelbaum . Diese wesentliche Komponente verbindet verschiedene elektrische Teile und sorgt so für einen reibungslosen Betrieb. Aber was passiert, wenn es scheitert? In diesem Beitrag erfahren Sie mehr über Kabelbäume, ihre Bedeutung in Fahrzeugen und häufige Probleme, mit denen sie konfrontiert sind. Entdecken Sie, wie Sie Probleme effizient diagnostizieren und beheben können, um sicherzustellen, dass Ihr Fahrzeug reibungslos läuft.

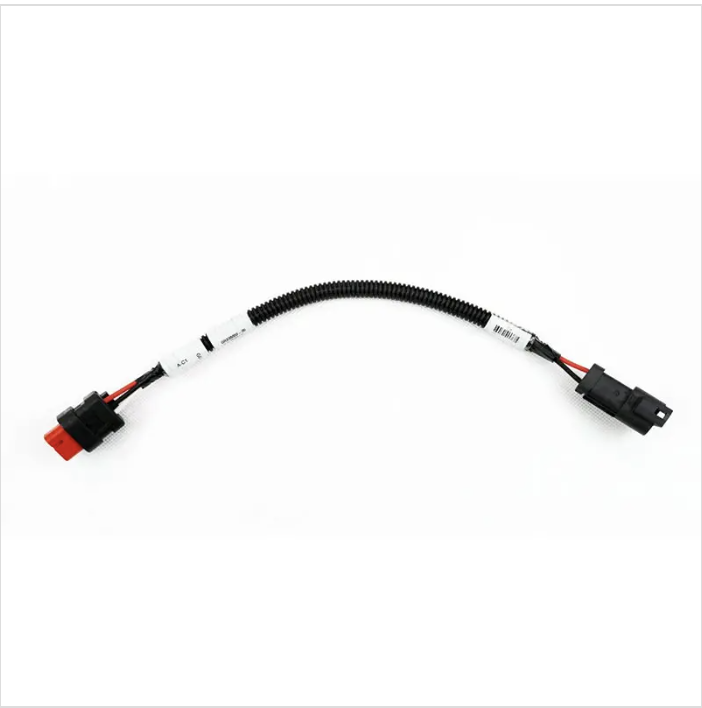

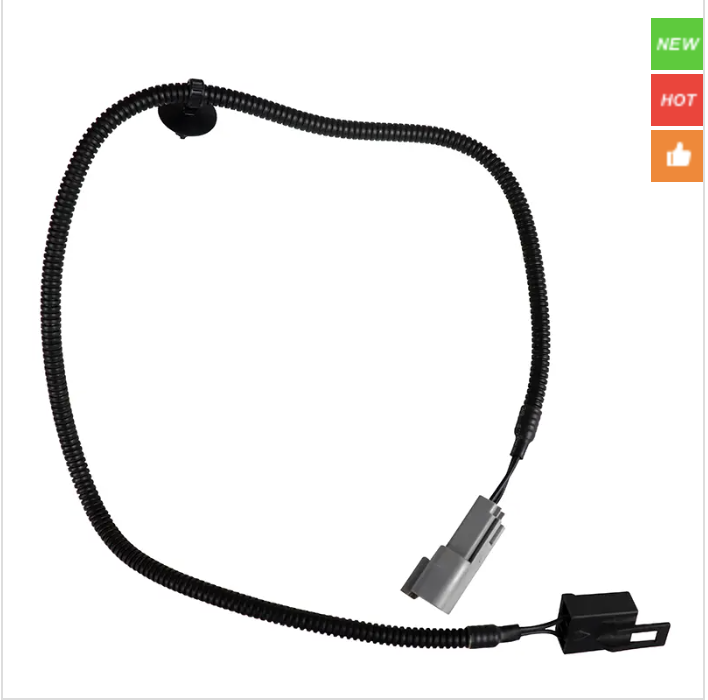

Ein Kabelbaum ist ein Bündel von Drähten, Anschlüssen und Anschlüssen, die verschiedene elektrische Komponenten in einem Fahrzeug oder einer Maschine verbinden. Es umfasst typischerweise:
Drähte: Isolierte Leiter, die elektrischen Strom führen.
Steckverbinder: Geräte, die Drähte mit Komponenten oder anderen Drähten verbinden.
Anschlüsse: Metallenden, die Drähte an Anschlüssen oder Geräten befestigen.
Schutzhülle: Abdeckungen, die Drähte vor Hitze, Feuchtigkeit und Abrieb schützen.
Diese organisierte Baugruppe vereinfacht die Installation, schützt die Verkabelung vor Beschädigungen und gewährleistet zuverlässige elektrische Verbindungen.
Kabelbäume dienen als zentrales Nervensystem für elektrische Vorgänge. Sie leiten Strom und Signale zwischen Batterie, Zündung, Sensoren, Schaltern und Aktoren. Bei einem Zero-Turn-Mäher beispielsweise verbindet der Kabelbaum die Batterie mit dem Anlassermagnetventil, den Sicherheitsschaltern, dem Zündschalter und den Messereingriffssteuerungen. Durch diese Integration können Komponenten harmonisch kommunizieren und funktionieren.
Kabelbäume sind für bestimmte Layouts konzipiert und passen zur Architektur des Fahrzeugs. Sie bündeln Kabel, um die Unordnung zu minimieren und das Risiko von Kurzschlüssen oder Unterbrechungen zu verringern. Eine ordnungsgemäße Verlegung verhindert, dass Drähte an beweglichen Teilen oder heißen Oberflächen reiben, was zu Störungen führen könnte.
Das frühzeitige Erkennen von Kabelbaumproblemen verhindert kostspielige Reparaturen. Zu den Zeichen gehören:
Zeitweise auftretende elektrische Ausfälle: Lichter flackern, Anzeigen funktionieren unregelmäßig.
Probleme beim Starten des Motors: Schwierigkeiten beim Starten oder unerwartete Abschaltungen.
Durchgebrannte Sicherungen: Häufiges Auswechseln der Sicherungen weist auf Kurzschlüsse oder Überlastungen hin.
Sichtbare Schäden: Risse, ausgefranste Drähte oder geschmolzene Isolierung.
Korrosion: Grüne oder weiße Ablagerungen auf den Anschlüssen, die den Stromfluss behindern.
Brandgeruch: Zeigt Überhitzung oder Kurzschlüsse an.
Wenn Sie diese Symptome bemerken, überprüfen Sie den Kabelbaum auf Beschädigungen oder lockere Verbindungen. Die Verwendung eines Multimeters kann bei der Prüfung auf Durchgang oder Kurzschlüsse hilfreich sein.
Tipp: Beschriften Sie jedes Kabel und jeden Stecker während der Inspektion, um Schaltkreise schnell zu identifizieren und aufzuspüren und so Diagnose und Reparatur zu vereinfachen.
Für die Diagnose von Kabelbaumproblemen sind die richtigen Werkzeuge erforderlich. Hier das Wesentliche:
Multimeter: Misst Spannung, Widerstand und Durchgang, um Drähte und Verbindungen zu überprüfen.
Testlicht: Einfaches Werkzeug zum Erkennen von Strom in Kabeln.
Abisolierzangen: Zum sicheren Freilegen von Drahtenden während der Prüfung.
Isolierband: Zum Isolieren von Drähten nach Tests oder Reparaturen.
Werkzeug zum Entfernen von Steckerstiften: Hilft dabei, Stifte ohne Beschädigung von Steckern zu entfernen.
Verdrahtungsplan: Zeigt den Verdrahtungsplan an, der für die Verfolgung von Stromkreisen unerlässlich ist.
Taschenlampe: Um in engen oder dunklen Räumen klar zu sehen.
Die Verfügbarkeit dieser Tools macht die Diagnose effizient und genau.
1. Sichtprüfung: Suchen Sie nach offensichtlichen Schäden wie ausgefransten Drähten, Korrosion, verbrannten Stellen oder losen Anschlüssen. Überprüfen Sie das Gerät auf Beschädigungen oder Scheuerstellen durch Nagetiere.
2. Überprüfen Sie die Stromversorgung: Überprüfen Sie mit einer Testlampe oder einem Multimeter, ob die Stromversorgung verschiedene Punkte erreicht. Beginnen Sie bei der Batterie und folgen Sie dem Stromkreis.
3. Kontinuität prüfen: Stellen Sie das Multimeter auf den Kontinuitätsmodus und prüfen Sie, ob die Drähte unterbrochen sind. Tastköpfe an beiden Enden eines Drahtes; Ein Piepton bedeutet gute Kontinuität.
4. Steckverbinder prüfen: Steckverbinder entfernen und Stifte auf Korrosion, verbogene oder gebrochene Anschlüsse prüfen. Bei Bedarf reinigen oder ersetzen.
5. Überprüfen Sie die Erdung: Eine schlechte Erdung kann elektrische Probleme verursachen. Testen Sie die Erdungskabel, indem Sie den Widerstand zwischen dem Kabel und dem Fahrzeugrahmen messen. es sollte nahe Null sein.
6. Suchen Sie nach Kurzschlüssen: Ein Kurzschluss entsteht, wenn Drähte einander berühren oder unbeabsichtigt geerdet sind. Verwenden Sie das Multimeter, um auf Kurzschlüsse zwischen Drähten oder zur Erde zu prüfen.
7. Verwenden Sie den Schaltplan: Folgen Sie dem Schaltplan, um herauszufinden, welche Drähte wohin führen. Dies hilft, Problembereiche zu isolieren.
Intermittierender elektrischer Betrieb: Lichter flackern oder Anzeigen springen.
Der Motor startet nicht oder bleibt stehen: Stromunterbrechungen führen zu Startproblemen.
Durchgebrannte Sicherungen: Wiederholte Sicherungsausfälle weisen auf Kurzschlüsse oder Überlastungen hin.
Nicht funktionsfähiges Zubehör: Hupe, Lichter oder Blinker funktionieren nicht mehr.
Verbrannter Geruch oder sichtbares Schmelzen: Zeigt Überhitzung oder Kurzschluss an.
Korrodierte oder lose Anschlüsse: Ursache für schlechten elektrischen Kontakt.
Unerwartete Abschaltungen: Der Motor oder das elektrische System schaltet sich zufällig ab.
Wenn Sie diese Symptome bemerken, ist eine gründliche Diagnose des Kabelbaums von entscheidender Bedeutung, um weitere Schäden zu vermeiden.
Tipp: Beschriften Sie Kabel und Anschlüsse während der Diagnose immer, um Stromkreise leicht nachzuverfolgen und Reparaturen zu beschleunigen.
Bevor Sie mit der Reparatur beginnen, ist die Vorbereitung von entscheidender Bedeutung, um Fehler zu vermeiden und die Sicherheit zu gewährleisten. Trennen Sie zunächst die Batterie oder die Stromquelle, um Stromschläge oder Kurzschlüsse zu vermeiden. Stellen Sie alle notwendigen Werkzeuge bereit, darunter Abisolierzangen, Crimpzangen, ein Multimeter, Isolierband, Schrumpfschläuche und Ersatzkabel oder -anschlüsse. Halten Sie den Schaltplan für Ihr spezifisches Fahrzeug oder Gerät bereit. Es wird Sie bei den richtigen Verbindungen unterstützen.
Reinigen Sie anschließend Ihren Arbeitsplatz und tragen Sie Schutzausrüstung wie Handschuhe und Schutzbrille. Beschriften Sie Drähte und Anschlüsse, bevor Sie sie trennen, um ihre ursprüngliche Position im Auge zu behalten. Diese Kennzeichnung hilft beim Wiederzusammenbau und reduziert Fehler. Überprüfen Sie den Bereich um den Kabelbaum auf Schmutz, Feuchtigkeit oder Korrosion und reinigen Sie ihn bei Bedarf vorsichtig.
Das sorgfältige Entfernen des beschädigten Kabelbaums ist von entscheidender Bedeutung. Trennen Sie zunächst vorsichtig alle mit dem Kabelbaum verbundenen Steckverbinder und Klemmen. Vermeiden Sie es, direkt an den Drähten zu ziehen, um weitere Schäden zu vermeiden. Verwenden Sie bei Bedarf Werkzeuge zum Entfernen von Steckerstiften, um die Stifte sicher herauszuziehen, ohne sie zu verbiegen oder zu brechen.
Schneiden Sie alle Kabelbinder, Klemmen oder Befestigungselemente durch, mit denen der Gurt am Rahmen oder an der Karosserie befestigt ist. Behalten Sie diese Befestigungselemente im Auge, da Sie sie für die Neuinstallation benötigen. Wenn Drähte gespleißt oder gelötet sind, verwenden Sie Drahtschneider oder Entlötwerkzeuge, um die Verbindungen sauber zu trennen.
Entfernen Sie den gesamten beschädigten Kabelbaum vorsichtig und achten Sie darauf, dass nahegelegene Komponenten oder Kabel nicht beschädigt werden. Untersuchen Sie den Kabelbaum gründlich, um das Ausmaß des Schadens festzustellen und festzustellen, ob eine teilweise Reparatur oder ein vollständiger Austausch erforderlich ist.
Der Einbau eines neuen Kabelbaums erfordert Präzision. Beginnen Sie damit, den neuen Gurt entlang der Route des alten auszulegen. Vergleichen Sie Steckverbinder und Kabellängen, um die Kompatibilität sicherzustellen. Befestigen Sie den Gurt zunächst locker, um Anpassungen zu ermöglichen.
Schließen Sie die Kabelbaumklemmen und Steckverbinder nacheinander an und beachten Sie dabei die Etiketten und den Schaltplan. Verwenden Sie geeignete Crimp- oder Löttechniken für Spleiße und isolieren Sie die Verbindungen mit Schrumpfschläuchen oder Isolierband, um Kurzschlüsse zu vermeiden.
Verlegen Sie den Kabelbaum entfernt von Wärmequellen, scharfen Kanten und beweglichen Teilen, um zukünftige Schäden zu vermeiden. Befestigen Sie es mit Kabelbindern oder Klemmen fest und reproduzieren Sie dabei die Verlegung des Original-Kabelbaums. Überprüfen Sie alle Verbindungen noch einmal auf festen Sitz und korrekte Platzierung.
Schließen Sie abschließend die Batterie oder die Stromquelle wieder an und testen Sie das elektrische System. Verwenden Sie ein Multimeter, um Spannung und Durchgang an kritischen Punkten zu überprüfen. Schalten Sie das Fahrzeug oder Gerät ein, um sicherzustellen, dass alle Funktionen ordnungsgemäß funktionieren. Wenn Probleme auftreten, überprüfen Sie die Anschlüsse und Verkabelungswege noch einmal sorgfältig.
Tipp: Beschriften Sie Drähte und Anschlüsse vor dem Ausbau und bewahren Sie ein Fotodokument der ursprünglichen Kabelbaumanordnung auf, um die Neuinstallation zu vereinfachen und Fehler zu reduzieren.
Bei Arbeiten an Kabelbäumen besteht die Gefahr von Stromschlägen und Kurzschlüssen. Trennen Sie immer die Batterie oder die Stromquelle, bevor Sie mit Reparaturen beginnen. Dies verhindert versehentliche Stöße oder Schäden an Komponenten. Tragen Sie isolierte Handschuhe und eine Schutzbrille, um sich vor Funken oder Schmutz zu schützen. Vermeiden Sie das Arbeiten in nassen oder feuchten Bereichen, um das Risiko eines Stromschlags zu verringern. Stellen Sie mit einem Multimeter sicher, dass keine Spannung vorhanden ist, bevor Sie Kabel berühren. Sicherheitsschalter niemals dauerhaft überbrücken; Sie schützen Sie während des Maschinenbetriebs.
Verwenden Sie für Elektroarbeiten geeignete Werkzeuge wie Abisolierzangen, Crimpzangen und isolierte Schraubendreher. Vermeiden Sie die Verwendung beschädigter oder abgenutzter Werkzeuge, da diese Verletzungen verursachen oder die Verkabelung beschädigen können. Achten Sie beim Abisolieren von Drähten darauf, den Leiter nicht einzukerben oder abzuschneiden, da dies den Draht schwächen und zum Ausfall führen kann. Verwenden Sie Steckverbinder und Klemmen der richtigen Größe, um sichere Verbindungen zu gewährleisten. Arbeiten Sie beim Löten in einem gut belüfteten Bereich und gehen Sie vorsichtig mit dem Lötkolben um, um Verbrennungen zu vermeiden. Schrumpfschläuche oder Isolierbänder sollten alle Spleiße und Verbindungen isolieren, um Kurzschlüsse zu vermeiden.
Lose oder schlechte Verbindungen führen zu zeitweiligen Störungen und Überhitzung. Ziehen Sie nach dem Anschließen vorsichtig an den Drähten, um sicherzustellen, dass sie fest sitzen. Crimpverbinder müssen fest sitzen und richtig ausgerichtet sein; Eine lockere Crimpung kann zu Widerstand und Hitzestau führen. Achten Sie beim Löten auf eine saubere, glänzende Verbindung ohne überschüssiges Lot. Decken Sie alle freiliegenden Metalle mit Isoliermaterialien ab. Verlegen Sie die Drähte fern von scharfen Kanten, beweglichen Teilen oder heißen Oberflächen, um Abrieb oder Schmelzen zu verhindern. Verwenden Sie Kabelbinder oder Klemmen, um den Gurt zu sichern und Schäden durch Vibrationen zu verhindern.
Tipp: Stellen Sie immer sicher, dass die Stromquelle getrennt ist, bevor Sie an der Verkabelung arbeiten, um Stromschläge und Geräteschäden zu vermeiden.
Die Reparatur eines Kabelbaums kann zeitlich stark variieren und hängt von mehreren Schlüsselfaktoren ab:
Ausmaß des Schadens: Kleinere Schnitte oder Korrosion können nur ein oder zwei Stunden dauern. Schwere Schäden wie verbrannte Kabel oder mehrere defekte Stecker können viel länger dauern.
Komplexität des Kabelbaums: Bei Kabelbäumen mit vielen Schaltkreisen und Anschlüssen dauert die Diagnose und Reparatur länger. Einfache Gurte sind schneller.
Zugänglichkeit: Wenn der Gurt leicht zu erreichen ist, gehen Reparaturen schneller vonstatten. Enge Räume oder durch Verkleidungen oder Motorräume verlegte Kabelbäume verlangsamen den Prozess.
Verfügbarkeit von Ersatzteilen: Wenn Sie über die richtigen Kabel, Anschlüsse und Werkzeuge verfügen, können Reparaturen schneller durchgeführt werden. Das Warten auf Teile kann die Fertigstellung verzögern.
Erfahrung des Technikers: Qualifizierte Techniker arbeiten effizient und verkürzen die Reparaturzeit. Anfänger brauchen möglicherweise länger, um Genauigkeit und Sicherheit zu gewährleisten.
Diagnosezeit: Manchmal dauert das Finden des genauen Problems länger als die eigentliche Reparatur, insbesondere wenn die Symptome nur sporadisch auftreten.
Im Durchschnitt kann die Reparatur eines Kabelbaums zwischen 2 und 6 Stunden dauern. Für einfache Reparaturen wie den Austausch eines beschädigten Kabels oder Steckers können Sie mit 1 bis 3 Stunden rechnen. Bei einem kompletten Kabelbaumaustausch oder einer komplexen Neuverkabelung kann es bis zu 6 Stunden oder mehr dauern. In professionellen Werkstätten kann ein vollständiger Austausch innerhalb eines Tages durchgeführt werden, aber DIY-Reparaturen können aufgrund begrenzter Werkzeuge oder Erfahrung länger dauern.
Bereiten Sie Werkzeuge und Teile im Voraus vor: Halten Sie Abisolierzangen, Crimpzangen, Multimeter, Steckverbinder und Ersatzkabel bereit, bevor Sie beginnen.
Beschriften Sie die Drähte und machen Sie Fotos: Dokumentieren Sie die ursprüngliche Verdrahtungsanordnung. Dies hilft, Verwirrung zu vermeiden und beschleunigt den Zusammenbau.
Verwenden Sie Schaltpläne: Sehen Sie sich genaue Schaltpläne an, um Schaltkreise schnell zu verfolgen und Problembereiche zu identifizieren.
Arbeiten Sie in einem sauberen, gut beleuchteten Bereich: Gute Beleuchtung und ein aufgeräumter Arbeitsplatz reduzieren Fehler und verbessern die Effizienz.
Prüfen Sie die Kontinuität frühzeitig: Verwenden Sie ein Multimeter, um die Drahtintegrität zu überprüfen, bevor Sie Reparaturen durchführen, um wiederholte Arbeiten zu vermeiden.
Wenn möglich, ersetzen statt reparieren: Manchmal spart der Austausch des gesamten Kabelbaums Zeit gegenüber dem Ausbessern mehrerer Stellen.
Suchen Sie bei komplexen Problemen professionelle Hilfe: Experten verfügen über Erfahrung und Ausrüstung, um Reparaturen schneller und sicherer durchzuführen.
Tipp: Bereiten Sie immer Ihre Werkzeuge, Teile und Schaltpläne vor, bevor Sie mit der Reparatur eines Kabelbaums beginnen, um Ausfallzeiten zu minimieren und einen reibungslosen, effizienten Reparaturprozess zu gewährleisten.
Um einen Kabelbaum in gutem Zustand zu halten, ist eine regelmäßige Inspektion von entscheidender Bedeutung. Überprüfen Sie den Kabelbaum visuell auf Risse, ausgefranste Drähte oder Korrosion an den Anschlüssen. Achten Sie auf Abnutzungserscheinungen durch Hitze, Vibration oder Feuchtigkeit. Verwenden Sie ein Multimeter, um den Durchgang und den Widerstand der Drähte regelmäßig zu prüfen. Dies hilft dabei, versteckte Probleme wie interne Brüche oder hohen Widerstand zu erkennen, bevor sie zu Ausfällen führen. Durch die Prüfung von Sicherheitsschaltern und Steckverbindern wird sichergestellt, dass diese ordnungsgemäß funktionieren. Planen Sie Inspektionen während der routinemäßigen Wartung von Fahrzeugen oder Geräten ein, um Probleme frühzeitig zu erkennen.
Der Schutz des Kabelbaums verhindert kostspielige Reparaturen. Verwenden Sie eine Schutzhülle oder einen Schutzschlauch um die Drähte, um sie vor Abrieb und Hitze zu schützen. Vermeiden Sie es, Kabel in der Nähe von scharfen Kanten, beweglichen Teilen oder heißen Motorkomponenten zu verlegen. Befestigen Sie den Gurt mit Klammern oder Kabelbindern, um Bewegungen zu verhindern, die zu Verschleiß führen. Tragen Sie dielektrisches Fett auf die Anschlüsse auf, um Korrosion zu verhindern und den elektrischen Kontakt zu verbessern. Halten Sie den Gurt trocken und sauber, indem Sie die Eintrittspunkte abdichten und vermeiden, dass er Wasser oder Chemikalien ausgesetzt wird. Erwägen Sie Nagetierabwehrmittel, wenn Tiere in Lagerbereichen eine Gefahr darstellen.
Durch die Aufrüstung des Kabelbaums können Zuverlässigkeit und Leistung verbessert werden. Verwenden Sie hochwertigere Drähte mit besserer Isolierung und Hitzebeständigkeit für eine längere Lebensdauer. Moderne Steckverbinder mit Verriegelungsfunktionen verringern das Risiko lockerer Verbindungen. Das Hinzufügen zusätzlicher Schutzschichten oder flexibler Leitungen kann vor rauen Umgebungsbedingungen schützen. Maßgeschneiderte Kabelbäume, die auf Ihr Fahrzeug- oder Gerätelayout zugeschnitten sind, vereinfachen die Installation und reduzieren die Unordnung. Upgrades können das Hinzufügen von Sicherungsblöcken oder Relais zum Schutz der Schaltkreise umfassen. Konsultieren Sie bei der Planung von Upgrades Schaltpläne und Experten, um Kompatibilität und Sicherheit zu gewährleisten.
Tipp: Planen Sie regelmäßige Kabelbauminspektionen ein und tragen Sie Schutzbeschichtungen auf, um die Lebensdauer zu verlängern und unerwartete Ausfälle zu verhindern.
Die Reparatur eines Kabelbaums dauert in der Regel 2 bis 6 Stunden, je nach Beschädigung, Komplexität und Zugänglichkeit. Rechtzeitige Reparaturen verhindern kostspielige Probleme wie Stromausfälle oder Motorprobleme. Regelmäßige Wartung und Inspektionen sind entscheidend für optimale Leistung und Langlebigkeit. Shandong Qianyu Baumaschinen Co., LTD. bietet hochwertige Kabelbaumlösungen, die die Zuverlässigkeit und Sicherheit erhöhen. Ihre Produkte sind auf Langlebigkeit ausgelegt, um einen reibungslosen und effizienten Betrieb Ihrer Maschinen zu gewährleisten und einen erheblichen Mehrwert für Ihren Betrieb zu schaffen.
A: Ein Kabelbaum ist ein Bündel von Drähten, Steckverbindern und Anschlüssen, die elektrische Komponenten in einem Fahrzeug oder einer Maschine verbinden, zuverlässige Verbindungen gewährleisten und die Installation vereinfachen.
A: Ein Kabelbaum leitet Strom und Signale zwischen Komponenten wie Batterie, Zündung und Sensoren und ermöglicht so eine harmonische Kommunikation und Funktion.
A: Fehlerhafte Kabelbäume weisen Anzeichen wie zeitweilige Stromausfälle, Probleme beim Starten des Motors, durchgebrannte Sicherungen, sichtbare Schäden, Korrosion oder einen verbrannten Geruch auf.
A: Die Reparaturkosten variieren je nach Ausmaß und Komplexität des Schadens. Kleinere Reparaturen sind günstiger, während ein vollständiger Austausch oder eine komplexe Neuverkabelung teurer sein kann.
A: Durch die Aufrüstung werden Zuverlässigkeit und Leistung durch die Verwendung hochwertigerer Kabel, moderner Anschlüsse und zusätzlicher Schutzschichten verbessert, wodurch der Verschleiß verringert und die Sicherheit erhöht wird.
A: Diagnostizieren Sie Probleme mithilfe von Werkzeugen wie einem Multimeter, einer Prüflampe und einem Schaltplan, prüfen Sie sie auf Schäden, überprüfen Sie die Stromversorgung und den Durchgang und prüfen Sie Erdungen und Anschlüsse.
