Ein Sitzgleiter fungiert als kritische Strukturkomponente, die für die kinetische Energieübertragung, das Feedback des Fahrers und die Sicherheit unter Last verantwortlich ist. Wenn ein Fahrer stark auf die Bremse tritt oder ein Maschinenführer unebenes Gelände bewältigt, nimmt die Sitzmechanik enorme Scherkräfte auf. Die Wahl des falschen Kettenmechanismus führt zu unmittelbaren strukturellen Kompromissen. Die Durchbiegung des Sitzes bei starkem Bremsen zerstört die Pedalpräzision, unebene Schienen verklemmen sich und lassen sich nicht anpassen, und unzureichende Verriegelungsmechanismen stellen im Motorsport oder bei Schwerindustrieanwendungen ein ernstes Sicherheitsrisiko dar.
Dieser Leitfaden bietet eine evidenzbasierte, technische Bewertung von Single-Lock- und Double-Lock-Mechanismen. Durch die detaillierte Beschreibung mechanischer Kompromisse, Installationsrealitäten und anwendungsspezifischer Empfehlungen erhalten Sie den notwendigen Einblick, um das genaue Schienensystem auszuwählen, das für Ihr Fahrgestell, Ihren Simulatoraufbau oder Ihre Schwermaschinenkabine erforderlich ist, ohne sich auf Vermutungen verlassen zu müssen.
Mechanische Sicherheit: Sitzschieber mit Doppelverriegelung greifen gleichzeitig in beide verstellbaren Sitzschienen ein und verhindern so die diagonale Drehung (Sitzverdrehung), die bei Konstruktionen mit Einzelverriegelung bei starker Beschleunigung oder Bremsung üblich ist.
Anwendungsschwellen: Single-Lock-Mechanismen sind im Allgemeinen auf den leichten Straßengebrauch oder Passagiersitze beschränkt, während Double-Lock-Systeme für den Motorsport, schweres Gerät und Wägezellen-Sim-Racing-Cockpits obligatorisch sind.
Einbautoleranzen: Double-Lock-Schieber erfordern eine deutlich höhere Präzision beim Einbau; Eine Fehlausrichtung von nur wenigen Millimetern zwischen den Schienen führt dazu, dass der Mechanismus asynchron blockiert oder blockiert.
Materialsteifigkeit: Hochwertige Systeme mit Doppelverriegelung verwenden häufig dickeren Stahl (z. B. 1/8 Zoll Stahlhalterungen), um im Vergleich zu Standardalternativen mit Einfachverriegelung höheren Scherkräften standzuhalten.
Kompatibilitätsprüfung: Die Auswahl des Sitzgleiters hängt stark von der Montagekonfiguration (unten oder seitlich montiert) und der Stellfläche der jeweiligen Aftermarket-Sitzmarke (z. B. Corbeau, Sparco, Recaro) ab.
Ein effektiver Raupenmechanismus muss strenge betriebliche Standards erfüllen. Die Hauptanforderung besteht darin, dass es unter Last zu keiner unerwünschten Durchbiegung kommt. Wenn ein Fahrer Kraft auf die Pedale oder das Lenkrad ausübt, muss der Sitz völlig steif bleiben. Ebenso wichtig ist eine reibungslose Bewegung über den gesamten Verstellbereich, um sicherzustellen, dass sich der Bediener neu positionieren kann, ohne gegen festsitzende Gleise zu stoßen. Formschlüssiger Eingriff bedeutet, dass die Sicherungsstifte ohne Mikrospiel tief und sicher in den Schienenkerben sitzen. Schließlich erfordert die strukturelle Integrität, dass sich die Schienen bei Aufprallbelastungen oder anhaltenden starken Vibrationen nicht verformen, scheren oder trennen.

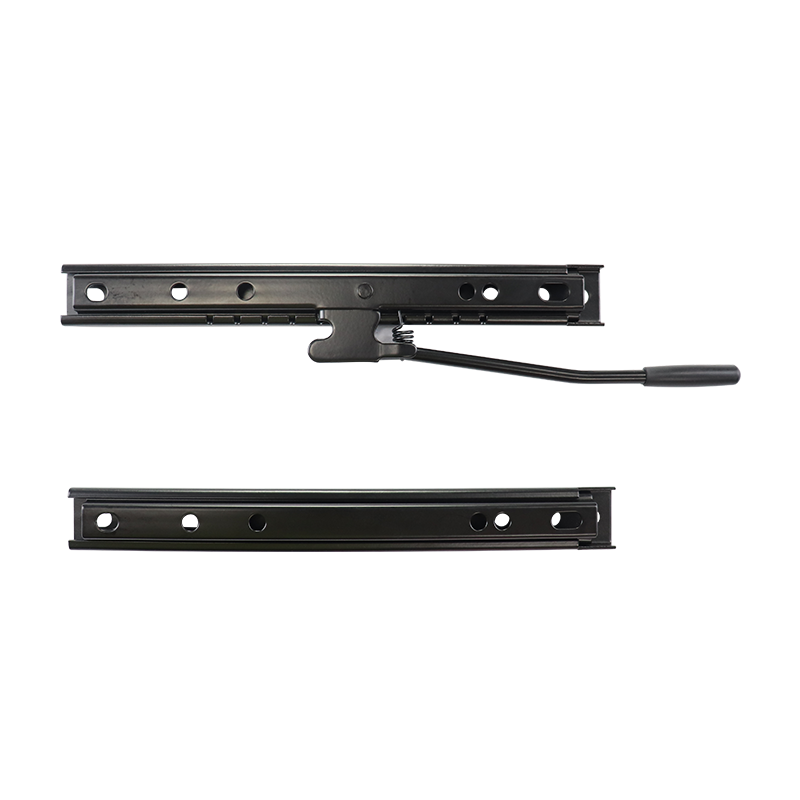

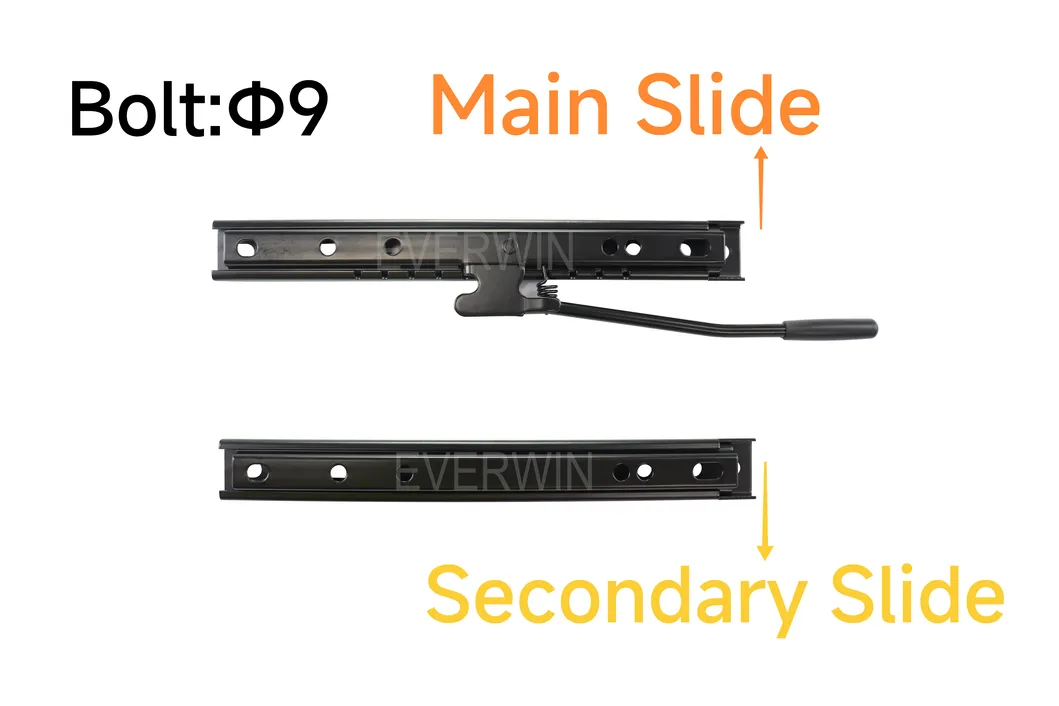

Ein Sitzschieber mit Einzelverriegelung basiert auf einem vereinfachten mechanischen Design. Ein einzelner Hebel greift in die Verriegelungszähne nur auf einer der beiden Schienen ein. Die gegenüberliegende Seite fungiert ausschließlich als „Follower“-Schiene. Diese nicht verriegelnde Seite gleitet einfach entlang ihres Kanals, ohne dass eine mechanische Verbindung zur Bodenhalterung besteht.
Da nur eine Seite den Sitz in Längsrichtung verankert, sind diese Mechanismen hauptsächlich in OEM-Passagiersitzen, leichten Straßenanwendungen und preisgünstigen Aftermarket-Setups zu finden. Das Fehlen einer sekundären Verriegelung macht sie leichter und einfacher zu installieren, aber von Natur aus anfällig für Verdrehkräfte. Wenn Sie stark gegen die Rückenlehne drücken, verschiebt sich die entriegelte Seite leicht, wodurch ein Schwenkeffekt entsteht, der die Stabilität beeinträchtigt.
Ein Sitzschieber mit Doppelverriegelung verwendet eine einheitliche Betätigungsstange, die häufig hufeisenförmig ist oder eine Drahtverbindung verwendet, um die Verriegelungsstifte sowohl an der linken als auch an der rechten Schiene zu verbinden. Wenn der Bediener am Griff zieht, werden beide Seiten gleichzeitig freigegeben.
Dieses Doppeleingriffsprinzip sorgt dafür, dass beide Schienen gleichzeitig im Chassis einrasten. Das Ergebnis ist eine starre, quadratische Struktur, die einer diagonalen Durchbiegung standhält. Diese robusten Mechanismen sind der Standard für Motorsport mit hohem G, schwere Industriemaschinen und starre Sim-Racing-Chassis, bei denen strukturelle Kompromisse nicht akzeptabel sind. Die doppelten Verriegelungspunkte verteilen die Last gleichmäßig auf der Montagefläche.
Bevor Sie Hardware kaufen, müssen Sie unbedingt wissen, wie Ihr Sitz an den Schienen befestigt wird. Direkt unten montierte Sitze werden direkt in die Gleitschienen geschraubt. Für seitlich montierte Sitze sind vertikale Halterungen erforderlich, die an den Seiten einer Verbund- oder Aluminiumschale angeschraubt werden und dann in den Schieber eingeschraubt werden.
Die Abmessungen der Aftermarket-Marke haben großen Einfluss auf die Auswahl des Sliders. Marken wie Corbeau verfügen häufig über größere Montageflächen, während Sparco und Recaro unterschiedliche Standardabstände verwenden. Sie müssen sicherstellen, dass die von Ihnen ausgewählten verstellbaren Sitzschienen perfekt zum Schraubenmuster des Sitzes und zum Bodenblech oder der Basishalterung des Fahrzeugs passen. Die Verwendung nicht übereinstimmender Hardware führt zu erzwungenen Installationen, verbogenen Schienen und sofortiger Blockierung.
Die Physik des Single-Lock-Flex wird bei starkem Bremsen deutlich. Wenn Kraft den Treiber nach hinten drückt, hält die verriegelte Schiene fest, aber die nicht verriegelnde Folgeschiene ermöglicht Mikrobewegungen. Dadurch entsteht ein Drehpunkt, der zu einer diagonalen Sitzverdrehung führt. Mit der Zeit ermüdet dieses Verdrehen das Metall und beeinträchtigt das Feedback des Fahrers. Sie können spüren, wie sich der Sitz unter Ihnen verschiebt, was beim Fahren mit hoher Leistung oder beim Arbeiten mit schwerem Gerät das Vertrauen zerstört.
Die Double-Lock-Steifigkeit löst dieses Problem, indem sie die Scherkräfte gleichmäßig über das Bodenblech verteilt. Da beide Seiten sicher verankert sind, kann sich der Sitz nicht drehen. Die doppelten Verriegelungspunkte sorgen für eine perfekt quadratische Geometrie und übertragen die Energie direkt in das Chassis, anstatt sie durch strukturelle Durchbiegung zu absorbieren. Dadurch entsteht eine solide Verbindung zwischen Bediener und Maschine.
Motorsport-Sanktionsbehörden wie die FIA, SCCA und NASA schreiben allgemein Doppelverriegelungsmechanismen oder feste Halterungen für Fahrersitze vor. Ein Single-Lock-Mechanismus kann den extremen G-Kräften eines Kettenaufpralls einfach nicht standhalten, ohne abzuscheren oder sich zu lösen. Durch die bloße Wucht eines Aufpralls wird ein einzelner Sicherungsstift aus seiner Spur gerissen.
Premium-Doppelverriegelungssysteme integrieren dicke, warmgewalzte Stahlhalterungen, um ein Versagen unter extremen Aufpralllasten zu verhindern. Bei schweren Maschinen erfordern Sicherheitsstandards eine ähnliche Robustheit, um eine konstante Vibrationsisolierung zu gewährleisten und sich sicher in Überrollschutzsysteme (ROPS) zu integrieren. Ein Ausfall der Sitzschiene bei einem Überschlagsszenario ist katastrophal.
Single-Lock-Installationen sind sehr fehlerverzeihend. Da die Folgeschiene frei schwebt, führen geringfügige Fehlausrichtungen in der Bodenhalterung selten dazu, dass die Schiene blockiert. Sie können sie oft schnell festschrauben, ohne die exakten Paralleltoleranzen zu messen. Die Folgeschiene passt sich einfach dem Winkel der arretierten Schiene an.
Doppelverriegelungssysteme erfordern eine strikte parallele Ausrichtung. Wenn der Montageboden oder die Halterungen uneben sind oder auch nur wenige Millimeter aus der Rechtwinkligkeit geraten, blockiert der Mechanismus. Die Verriegelungsstifte schleifen gegen die Schiene und verhindern so eine reibungslose Einstellung oder verursachen eine asynchrone Verriegelung, bei der nur eine Seite einrastet. Dies erfordert eine sorgfältige Messung, Anpassung und eine bestimmte Anzugsreihenfolge.
Besonderheit | Single-Lock-Schieber | Double-Lock-Schieber |
|---|---|---|
Verriegelungspunkte | Eine Schiene (die andere ist ein Mitnehmer) | Beide Schienen gleichzeitig |
Strukturelle Steifigkeit | Neigt unter Last zu diagonaler Verdrehung | Sehr steif, kein Pivot-Flex |
Einbautoleranz | Fehlerverzeihend, leicht auszurichten | Strikte parallele Ausrichtung erforderlich |
Primäre Anwendungen | Beifahrersitze, leichte Straßennutzung | Motorsport, Sim-Racing, schweres Gerät |
High-End-Sim-Rennen mit Kraftmesszellen oder hydraulischen Pedalen erfordern mehr als 100 kg Beinkraft, um eine maximale Bremswirkung zu erzielen. Dieser extreme Druck erfordert einen Doppelverriegelungsmechanismus. Single-Lock-Flex ruiniert das Bremsmuskelgedächtnis; Wenn sich der Sitz bei jedem Tritt auf die Bremse diagonal nach hinten dreht, sinkt die Stabilität drastisch. Sie können keine wiederholbaren Bremstechniken entwickeln, wenn sich Ihre Sitzposition unter Last ändert.
Die Integration dieser Schieber in ein Cockpit aus Aluminiumprofil (8020) stellt besondere Herausforderungen dar. Die Nutensteinausrichtung muss perfekt sein. Durch die Verwendung spezieller Montageplatten zwischen dem Profil und den Schienen wird ein Verdrehen verhindert und sichergestellt, dass die Schienen bei starker Beanspruchung perfekt parallel bleiben. Die direkte Montage an den Profilschienen führt häufig zum Verklemmen, wenn die Querträger nicht vollkommen rechtwinklig sind.
Aus Sicherheitsgründen sind doppelt verriegelnde Schienen bei Kurvenfahrten mit hohem G und möglichen Aufprallszenarien erforderlich. Eine Single-Locking-Strecke stellt auf einer Rennstrecke eine ernsthafte Gefahr dar. Doppelverriegelungsschieber lassen sich nahtlos in FIA-zugelassene seitliche Halterungen integrieren und stellen sicher, dass Fahrer, Sitz und Renngurte als einheitliche Sicherheitszelle funktionieren. Bei hohen seitlichen G-Werten muss der Sitz den Fahrer fest an Ort und Stelle halten, ohne dass es zu einer Verformung der Spur kommt.
Es gibt Szenarien, in denen ein Single-Lock-Mechanismus vollkommen ausreichend ist. Auf der Beifahrerseite eines straßengetriebenen Tuner-Autos sind die vom Pedal verursachten Scherkräfte, die der Fahrer erfährt, selten zu spüren. In diesen unkritischen Sitzpositionen sind Single-Lock-Systeme aufgrund ihrer geringfügigen Gewichtseinsparung und einfacheren Installation eine praktische Wahl. Sie vereinfachen den Build-Prozess, ohne das Erlebnis des Hauptfahrers zu beeinträchtigen.
Beim Vergleich von Gerätesitzgleitern haben die Ermüdung des Bedieners und die Vibrationsfrequenz oberste Priorität. Traktoren, Gabelstapler und Bagger setzen Sitze ständigen vertikalen und seitlichen Stößen aus. Robuste Doppelverriegelungsmechanismen sind erforderlich, um zu verhindern, dass sich der Sitz bei gefährlichen Einsätzen löst oder sich unerwartet verstellt. Bei einer Raupenkette mit Einzelsperre verschleißen die Sperrzähne unter ständiger industrieller Vibration schnell.
Das häufigste Symptom einer mangelhaften Installation ist ein Schieber, der sich nicht vorwärts oder rückwärts bewegen lässt oder nur auf einer Seite einrastet. Dies weist darauf hin, dass die Spuren nicht parallel sind. Die Innenlager klemmen sich gegen das Stahlgehäuse und fixieren so die gesamte Baugruppe.
Mildern Sie dies, indem Sie ein striktes Ausrichtungsprotokoll befolgen. Lassen Sie alle Befestigungsschrauben handfest anziehen. Betätigen Sie den Schieber über seinen gesamten Bewegungsbereich, um die Schienen auf natürliche Weise zu zentrieren. Sobald die Schienen reibungslos gleiten, ziehen Sie die Schrauben über Kreuz fest, um zu verhindern, dass die Baugruppe aus dem rechten Winkel gezogen wird. Verwenden Sie Unterlegscheiben, wenn das Bodenblech uneben ist.
Eine asynchrone Verriegelung erfolgt, wenn eine Schiene in eine Verriegelungskerbe eingreift, während die gegenüberliegende Schiene zwischen den Kerben ruht. Dies führt zu Mikrospiel, Klappern und diagonaler Verwindung unter Last. Sie hören ein deutliches Klickgeräusch, wenn sich die entriegelte Seite hin und her bewegt.
Mildern Sie dies, indem Sie den Biegewinkel der Betätigungsstange standardisieren. Stellen Sie sicher, dass beide Schienen in Bezug auf ihre Anfangszahnkerben perfekt synchronisiert sind, bevor Sie den Griff befestigen. Wenn eine Schiene der anderen einen Zahn voraus ist, lösen Sie die Verbindung, richten Sie die Stifte aus und ziehen Sie sie wieder fest. Testen Sie immer die Verriegelung, bevor Sie die Installation abschließen.
Eine häufige Frustration besteht darin, dass die Gleitlöcher nicht mit der Sitzbasis, dem Hilfsrahmen oder der Bodenhalterung übereinstimmen. Dadurch wird die Installation sofort gestoppt und Sie müssen Strukturkomponenten ändern, was die Baugruppe schwächt.
Beugen Sie diesem Problem vor, indem Sie vor dem Kauf die Lochabstandsmessungen überprüfen. Verwenden Sie bei der Montage auf einer maßgefertigten Bodenplatte robuste Adapterplatten oder hochfeste Beschläge (Klasse 8/Klasse 10,9), um die Lücke sicher zu überbrücken, ohne die strukturelle Integrität zu beeinträchtigen. Bohren Sie niemals neue Löcher direkt in die Gleitschienen, da dies deren Tragfähigkeit zerstört.
Manchmal stößt die Double-Lock-Verbindungsstange gegen das Bodenblech, die Aluminiumprofil-Querträger oder die Unterseite der Sitzflächenpolsterung und verhindert so, dass sich die Stifte vollständig lösen. Sie ziehen am Griff, aber der Sitz bewegt sich nicht.
Mildern Sie dies, indem Sie das vertikale Spiel vor dem endgültigen Drehmoment messen. Möglicherweise müssen Sie die Betätigungsstange innerhalb der Herstellertoleranzen leicht modifizieren oder biegen, um Hindernisse zu beseitigen und eine vollständige Aufwärtsbewegung des Entriegelungsgriffs zu ermöglichen. Stellen Sie sicher, dass der Griff bei voller Ausdehnung mindestens 2,5 cm Spiel hat.
Um Ihren Sitzaufbau abzuschließen, befolgen Sie genau diese Schritte:
Messen Sie den Längs- und Querabstand der Bolzenlöcher Ihrer aktuellen Sitzbasis, um eine genaue Kompatibilität mit dem neuen Schienenmechanismus sicherzustellen.
Überprüfen Sie die Bodenplatte oder das Simulatorchassis Ihres Fahrzeugs auf ebene Montageflächen und besorgen Sie sich Stahlunterlegscheiben, wenn die Montagepunkte uneben sind.
Wählen Sie einen Sitzschieber, der speziell für Ihre Anwendung ausgelegt ist und standardmäßig Doppelverriegelungssysteme für alle Umgebungen mit starkem Bremsen, Motorsport oder Industriemaschinen verwendet.
Installieren Sie die Schienen mit Hardware der Güteklasse 8 und lassen Sie die Schrauben handfest angezogen, während Sie den Sitz über den gesamten Bewegungsbereich bewegen, um eine parallele Ausrichtung vor dem endgültigen Drehmoment zu gewährleisten.
A: Nein, die internen Mechanismen und Schienendesigns unterscheiden sich grundlegend. Um die Doppelverriegelungsfunktion zu erreichen, ist ein vollständiger Austausch der verstellbaren Sitzschienen erforderlich.
A: Normalerweise aufgrund einer Schienenfehlausrichtung während der Installation. Wenn die Schienen nicht perfekt parallel sind, verklemmen sich die Sicherungsstifte am Gleis und verhindern so eine reibungslose Vorwärts- und Rückwärtsbewegung.
A: Sehr empfehlenswert, insbesondere bei Verwendung von Wägezellenpedalen. Single-Lock-Schieber biegen sich bei starkem Bremsen, wodurch sich der Sitz verdreht und die Bremsgenauigkeit sowie die Konsistenz des Muskelgedächtnisses verringert werden.
A: Nein. Sie müssen das Schraubenmuster (Abstand und Breite) des Sitzgleiters an die Unterseite Ihres spezifischen Sitzes, an Aftermarket-Markenhalterungen wie Corbeau oder Sparco oder an seitlich montierte Halterungen anpassen.
A: Schieber mit Doppelverriegelung sind aufgrund des sekundären Verriegelungsmechanismus, der dickeren Stahlkonstruktion und der verbindenden Betätigungsstange geringfügig schwerer und bringen je nach Marke typischerweise 0,5 bis 1,3 kg auf die Waage.
A: Während viele als universell vermarktet werden, erfordern sie spezielle Bodenhalterungen, Adapterplatten oder Aluminium-T-Nuten-Hardware, um sicher mit den werkseitigen Bodenblech-Befestigungspunkten eines Fahrzeugs oder einem Sim-Cockpit zu passen.
A: Dies geschieht, wenn die Schienen nicht synchron sind. Lösen Sie die Betätigungsstange, schieben Sie beide Schienen manuell bis zu ihren physischen Anschlägen zurück, um sie auf einen Nullpunkt zurückzusetzen, stellen Sie sicher, dass beide Verriegelungsstifte vollständig in der ersten Kerbe eingerastet sind, und ziehen Sie dann die Griffverbindung erneut fest.
