Der schlimmste Albtraum eines Mechanikers ist es, eine neu gelieferte Palette aufzureißen und dann festzustellen, dass die Befestigungsschrauben einen halben Zoll nicht richtig ausgerichtet sind. Diese geringfügige Abweichung bedeutet stundenlange Ausfallzeiten der Ausrüstung. Ein detaillierter Schaltplan dient als ultimative Blaupause für eine perfekte Passform. Es überbrückt die Lücke zwischen Herstellerspezifikationen und den physikalischen Einschränkungen schwerer Maschinen. Ganz gleich, ob Sie eine Lagerflotte optimieren oder nach einem zuverlässigen Gabelstaplersitz suchen , das Verständnis dieser technischen Diagramme spart viel Zeit. Präzision ist in diesem Bereich nicht verhandelbar. Durch die Interpretation des Layouts werden kostspielige Rücksendungen vermieden und die Betriebssicherheit gewährleistet.
Der Kauf eines Ersatzes ohne Rücksprache mit dem technischen Aufbau führt häufig zu Installationsfehlern. Am Ende bohren Mechaniker individuelle Löcher, um eine Passung zu erzwingen. Dies beeinträchtigt die Integrität des Gehäuses und führt zum sofortigen Erlöschen der Herstellergarantien. Aufsichtsbehörden verlangen, dass bestimmte Sicherheitsmerkmale anhand von Herstellerschaltplänen überprüft werden, bevor eine Maschine wieder in Betrieb genommen wird. Das technische Layout fungiert als strenge Checkliste. Es gibt Ingenieuren die Gewissheit, dass die Hardware den strengen industriellen Anforderungen entspricht.
Der Materialtransportsektor entwickelt sich schnell in Richtung vorausschauende Sicherheit und Telematik. Einfache mechanische Baupläne entwickeln sich zu komplexen elektromechanischen Karten. Heutige Sicherheitsprotokolle schreiben häufig vor, dass Fahrzeuge stillgelegt bleiben, es sei denn, der Bediener sitzt ordnungsgemäß und ist gesichert. Daher müssen moderne Zeichnungen die Verkabelungswege der Sensoren und die Platzierung der Schalter ausführlich beschreiben. Dieser technologische Wandel macht die elektromechanische Dokumentation genauso wichtig wie physikalische Abmessungen.
Die Unteransicht des Diagramms erfordert die größte Aufmerksamkeit. Es bestimmt die genaue Breite und Tiefe zwischen den Schraubenlöchern. Die Hardware muss direkt mit dem Chassis verschraubt sein. Eine Sonderanfertigung ist einfach keine Option. Ein weiterer wichtiger Faktor ist die Kabinenfreiheit. Die Zeichnung zeigt maximale Abmessungen, um sicherzustellen, dass die Rückenlehnen die Lenksäulen oder das Fahrerschutzdach nicht behindern. Ein zu breiter Stuhl schränkt die Bewegungsfreiheit des Bedieners ein. Für Wartungsteams sind Faltmaße von enormer Bedeutung. Der Zugang zur Motorhaube während eines routinemäßigen Ölwechsels wird unmöglich, wenn sich eine Rückenlehne nicht entsprechend den vorgegebenen Maßen umklappen lässt.
Der Bedienerkomfort bestimmt die Schichtproduktivität. Eine professionelle Zeichnung eines Gabelstaplersitzes mit verstellbaren Gleitschienen muss den genauen Verfahrweg nach vorne und hinten angeben. Hochwertige Modelle verfügen typischerweise über einen Schlittenweg von 150 mm. Diese visuelle Bestätigung stellt sicher, dass das Gerät Bedienern unterschiedlicher Körpergröße sicher gerecht wird. Blaupausen des Seitenprofils heben die Neigungsgrade der Rückenlehne hervor und zeichnen die Kurven der Lendenwirbelsäule auf. Diese ergonomischen Elemente reduzieren die Ermüdung der Wirbelsäule bei längeren Operationen. Die Schaltpläne zeigen auch, ob die Armlehnen verstellbar oder komplett abnehmbar sind. Diese Umfangsabmessungen wirken sich erheblich auf die Manövrierfähigkeit innerhalb eines begrenzten Kabinenraums aus.
In die Hauptzeichnung eingebettete Schaltpläne zeigen die genauen Positionen für den Bediener-Anwesenheitsschalter. Dieser Mikroschalter erkennt einen aktiven Bediener. Es dient als primäre Ausfallsicherung gegen unbeabsichtigten Fahrzeugbetrieb. Darüber hinaus erfordert die kritische Natur eines Gabelstaplersitzes mit Gurtalarm besondere Aufmerksamkeit. Umfangreiche Zeichnungen zeigen detailliert die Verankerungspunkte für schwere Lasten und die Verkabelungswege der Alarmsensoren. Die Verkabelung muss sicher durch den Innenrahmen verlaufen, um ein Ausfransen zu verhindern. Hochwertige Layouts heben auch Seitenschutz und Hüftgurte hervor. Diese verstärkten Strukturen sind die letzte Verteidigungslinie des Bedieners im Falle eines Umkippens.

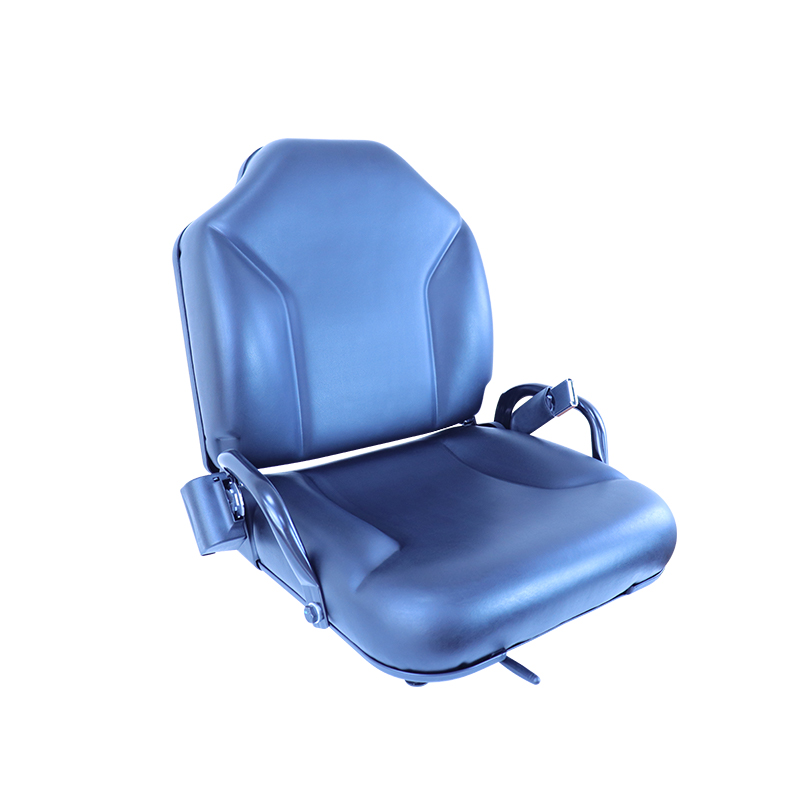

Ein professioneller Bauplan legt die Außenmaterialien klar fest. Ein standardmäßiger schwarzer Gabelstaplersitz, der mit strapazierfähigem PVC umwickelt ist, zeichnet sich durch seine extreme Haltbarkeit aus. Die dunkle Farbe verdeckt Industriefett wirkungsvoll. Zeichnungen von oben nach unten zeigen deutlich die Wasserablaufkanäle. Dies ist eine unverzichtbare Funktion für Maschinen, die im Freien bei Regen oder Schnee betrieben werden. Mechanische Zeichnungen befassen sich auch intensiv mit Aufhängungsmechanismen. Das Diagramm zeigt den vertikalen Hub, der typischerweise zwischen 40 mm und 60 mm liegt. Dieser Verfahrweg absorbiert Erschütterungen am Arbeitsplatz, bevor sie die Wirbelsäule des Bedieners erreichen. Um die Funktionalität für die gesamte Belegschaft sicherzustellen, ist in den Zeichnungen der Gewichtsverstellknopf genau angegeben. Sie listen unterstützte Lastbereiche auf, beispielsweise 50 kg bis 130 kg.
Zeichnungsspezifikation | Technische Auswirkungen | Realer Parameterstandard |
|---|---|---|
Montagelochraster | Ermittelt direkte Chassis-Kompatibilität ohne riskantes Bohren. | Mehrere vorgebohrte Muster für universelle Passform. |
Gleitschienenfahrt | Nimmt unterschiedliche Bedienergrößen sicher und effizient auf. | 150 mm Verstellung nach vorne und hinten. |
Federungshub | Reduziert die Wirbelsäulenbelastung durch unebene Lagerböden. | 40 mm bis 60 mm vertikaler Federweg. |
Gewichtsanpassung | Stellt sicher, dass die mechanische Federung für den Benutzer richtig einrastet. | Tragfähigkeitsbereich von 50 kg bis 130 kg. |
Der Vergleich vorhandener Hardware mit einem Online-Schaltplan erfordert Präzision. Schnappen Sie sich ein Maßband. Messen Sie zunächst die Abstände von Seite zu Seite und von vorne nach hinten zwischen den Mittelpunkten der Befestigungsschrauben an der aktuellen Basis. Ordnen Sie diese genau der Unteransicht der Zeichnung zu. Zweitens messen Sie die maximal verfügbare Breite und Höhe innerhalb der Kabine. Stellen Sie sicher, dass die neue Rückenlehne Reibung an der Lenksäule vermeidet. Überprüfen Sie abschließend alle elektrischen Anschlüsse. Passen Sie den im Schaltplan gezeigten Kabelbaum an die vorhandenen Anschlüsse der Maschine an. Die Verwendung kompatibler Stecker verhindert riskantes Spleißen von Kabeln während der Installation.
Das Montagelochmuster auf der Unterseite des Sockels ist von größter Bedeutung. Wenn dieses spezielle Raster nicht perfekt zum Fahrzeugchassis passt, kann die Hardware ohne unbefugte und potenziell gefährliche Änderungen nicht sicher installiert werden.
Während viele als universell beworben werden, müssen Käufer immer die technische Zeichnung prüfen. Ein Modell mit verstellbaren Schienen verfügt häufig über mehrere Befestigungslöcher, um verschiedene Marken aufzunehmen. Die Überprüfung der genauen Abmessungen anhand Ihres spezifischen Kabinenraums ist weiterhin eine strenge Anforderung.
Suchen Sie genau nach spezifischen Beschriftungen mit der Aufschrift „Operator Presence Switch“, „Mikroschalter“ oder nach detaillierten Verdrahtungsplänen, die von der Grundplatte ausgehen. Bei Modellen, die mit Sicherheitsverriegelungen ausgestattet sind, werden auch die für den Gurtschlosssensor vorgesehenen Kabelwege angezeigt.
Schwarzes PVC ist der allgemein anerkannte Industriestandard, da es industrielle Fette und Schmutz effektiv verbirgt. Es widersteht dem Abbau durch ultraviolette Strahlung und bietet eine äußerst wasserdichte Barriere. Dies macht es ideal sowohl für Innenlager als auch für raue Außenumgebungen.
Beginnen Sie damit, die Abstände von Seite zu Seite und von vorne nach hinten direkt zwischen den Mittelpunkten der Befestigungsschrauben Ihres aktuellen Aufbaus zu messen. Messen Sie anschließend die maximal verfügbare Breite und Höhe in Ihrer Kabine, um sicherzustellen, dass der Ersatz passt, ohne die Bedienelemente zu behindern.
Der Federungshub gibt die maximale vertikale Wegstrecke an, die der interne Mechanismus zurücklegen kann, um Stöße zu absorbieren. Ein Standardhub von 40 mm bis 60 mm gewährleistet, dass der Bediener vor starken Vibrationen geschützt ist, die durch unebenes Gelände verursacht werden.
Vom Bohren neuer Löcher in ein Maschinenchassis oder eine zertifizierte Sitzbasis wird dringend abgeraten. Es beeinträchtigt die strukturelle Integrität und verstößt gegen Sicherheitsvorschriften. Finden Sie immer einen Ersatz mit einem Montagegitter, das Ihren Originalspezifikationen entspricht.
Eine detaillierte technische Zeichnung ist das wirkungsvollste Werkzeug, um Kompatibilität, Komfort und Sicherheit bei Materialtransportgeräten sicherzustellen. Es geht weit über die bloße Ästhetik hinaus. Es wird alles detailliert beschrieben, von der Einstellung der Gleitschiene bis hin zu wichtigen Mikroschaltersensoren. Lesen Sie vor dem Kauf eines Ersatzes stets den technischen Schaltplan sorgfältig durch. Wenn Sie ein paar zusätzliche Minuten in das Lesen des Bauplans investieren, stellen Sie sicher, dass Sie ein langlebiges, ergonomisches und perfekt passendes Bauteil erhalten. Sind Sie bereit, die Hardware Ihrer Flotte ohne Rätselraten zu aktualisieren? Bewerten Sie Ihre spezifischen Maschinenanforderungen und finden Sie die exakte Lösung, indem Sie noch heute die hochwertigen technischen Lösungen bei Everwin Seats erkunden .
