Haben Sie sich jemals gefragt, warum die elektrischen Systeme Ihres Autos plötzlich nicht mehr funktionieren? Ein Kabelbaum könnte der Übeltäter sein. Diese wesentliche Komponente verbindet verschiedene elektrische Teile und sorgt so für einen reibungslosen Betrieb. Die Diagnose eines defekten Kabelbaums ist von entscheidender Bedeutung, um kostspielige Reparaturen und Sicherheitsrisiken zu vermeiden. In diesem Beitrag erfahren Sie, was ein Kabelbaum ist, welche Bedeutung er hat und welche häufigen Symptome darauf hinweisen, dass er fehlerhaft ist.

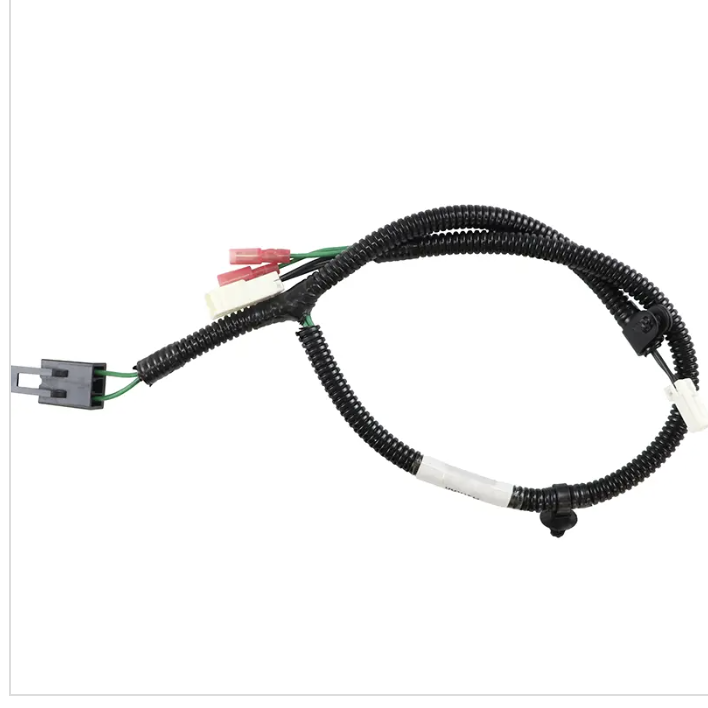

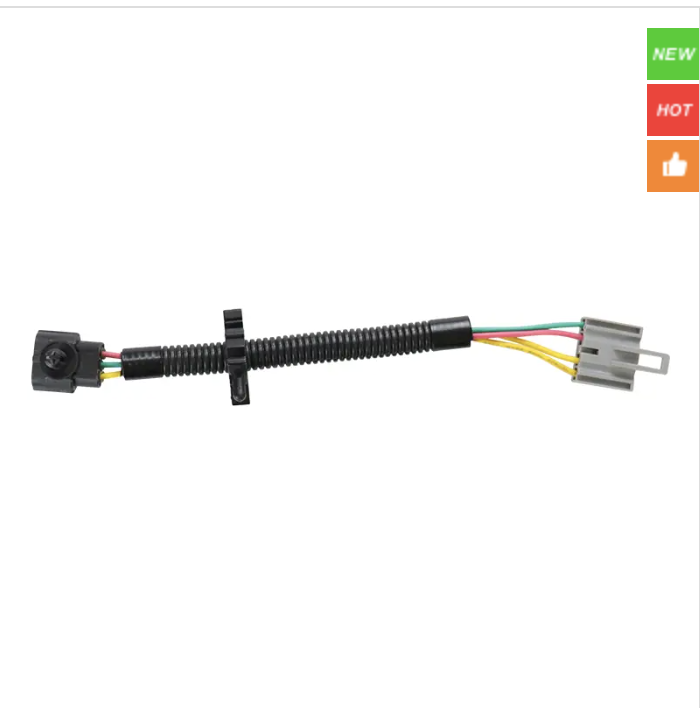

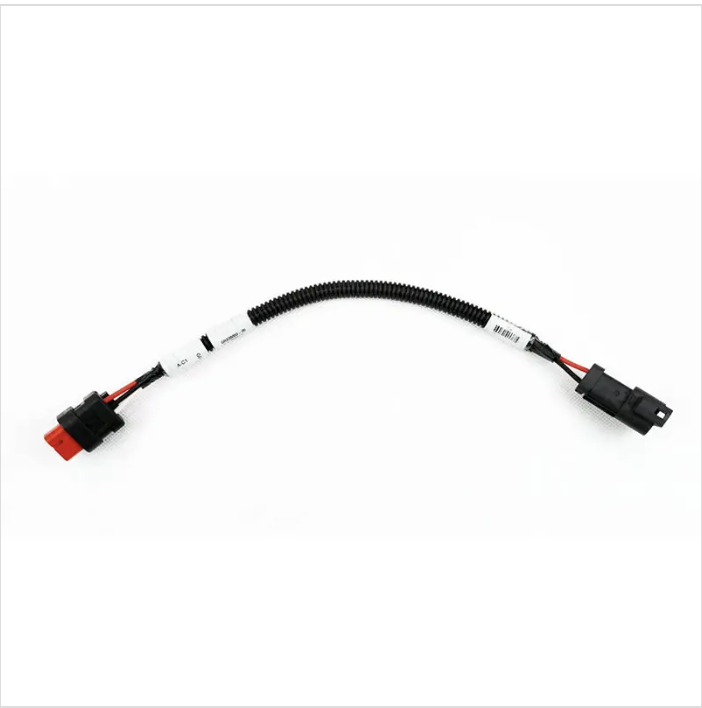

Ein Kabelbaum ist ein Bündel von Drähten und Steckverbindern, die verschiedene elektrische Teile in einem Fahrzeug oder einer Maschine verbinden. Es umfasst typischerweise:
● Drähte: Leiten Strom zwischen Komponenten.
● Anschlüsse: Verbinden Sie Drähte mit Geräten oder anderen Verkabelungsabschnitten.
● Anschlüsse: Metallenden an Drähten, die in Steckverbinder passen.
● Schutzhüllen: Zum Beispiel Kunststoff- oder Stoffhüllen, die Drähte vor Beschädigungen schützen.
● Clips und Bänder: Halten den Gurt an Ort und Stelle und verhindern Bewegungen oder Abrieb.
Jede Komponente sorgt dafür, dass elektrische Signale und Strom sicher und effizient im gesamten System übertragen werden.
In Fahrzeugen wirken Kabelbäume wie das Nervensystem. Sie übertragen elektrische Energie und Signale von der Batterie und den Steuergeräten an verschiedene Teile wie Lichter, Sensoren, Zündsysteme und Unterhaltungsgeräte. Der Kabelbaum organisiert Kabel in einer einzigen Einheit und vereinfacht so Installation und Wartung.
Wenn Sie Ihr Auto einschalten, leitet der Kabelbaum Strom zum Anlasser, zu den Lichtern und zum Armaturenbrett. Sensoren senden Daten über den Kabelbaum an das Motorsteuergerät zurück, sodass das Fahrzeug die Leistung anpassen kann. Ohne einen ordnungsgemäß funktionierenden Kabelbaum könnten diese Verbindungen versagen, was zu Fehlfunktionen oder Sicherheitsrisiken führen könnte.
Der Kabelbaum spielt eine entscheidende Rolle bei der Gewährleistung der Zuverlässigkeit elektrischer Systeme, indem er:
● Schutz der Drähte: Durch die Bündelung der Drähte wird Verschleiß durch Reibung, Hitze oder Feuchtigkeit verhindert.
● Reduzierung von Installationsfehlern: Vormontierte Kabelbäume passen zu bestimmten Fahrzeugmodellen und reduzieren so Fehler.
● Erleichterung der Diagnose: Eine organisierte Verkabelung erleichtert dem Techniker das Auffinden von Fehlern.
● Verbesserung der Sicherheit: Isolierte und gesicherte Leitungen verringern das Risiko von Kurzschlüssen und Bränden.
● Erhöhte Haltbarkeit: Kabelbäume halten Vibrationen und Umwelteinflüssen besser stand als lose Kabel.
Im Wesentlichen ist der Kabelbaum das Rückgrat des elektrischen Netzwerks eines Fahrzeugs und ermöglicht die ordnungsgemäße Kommunikation und Funktion aller Komponenten.
Tipp: Sehen Sie sich immer den Schaltplan Ihres Fahrzeugs an, bevor Sie den Kabelbaum überprüfen oder reparieren, um Komponenten und Verkabelungspfade genau zu identifizieren.
Das frühzeitige Erkennen eines defekten Kabelbaums kann Ihnen kostspielige Reparaturen und unsichere Situationen ersparen. Hier sind die häufigsten Anzeichen, auf die Sie achten sollten:
Einer der ersten Hinweise auf einen fehlerhaften Kabelbaum sind elektrische Probleme, die kommen und gehen. Möglicherweise bemerken Sie Folgendes:
● Flackernde Armaturenbrettbeleuchtung
● Scheinwerfer werden unerwartet gedimmt oder heller
● Radio oder anderes Zubehör fällt zufällig aus
Diese Probleme treten auf, weil beschädigte Kabel oder lose Verbindungen den Stromfluss stören. Das Problem scheint sich vorübergehend von selbst zu beheben, wird sich aber mit der Zeit wahrscheinlich verschlimmern.
Ein defekter Kabelbaum kann den Motorbetrieb beeinträchtigen. Einige Symptome sind:
● Motor geht ohne Vorwarnung aus
● Schwierigkeiten beim Starten des Fahrzeugs
● Unregelmäßiger Leerlauf oder Aussetzer
● Plötzlicher Leistungsverlust während der Fahrt
Da der Kabelbaum Sensoren und Steuergeräte verbindet, kann es bei Beschädigungen zu falschen Signalen oder Stromausfällen kommen. Dies kann das Motorsteuergerät verwirren und zu unregelmäßigem Verhalten führen.
Wenn bestimmte elektrische Teile nicht mehr funktionieren, könnte der Kabelbaum die Ursache sein. Achten Sie auf:
● Nicht funktionierende Scheinwerfer, Bremslichter oder Blinker
● Elektrische Fensterheber oder Schlösser, die nicht reagieren
● Fehlfunktion der Armaturenbrettanzeigen oder Warnleuchten
● Kraftstoffpumpe oder Zündanlage funktionieren nicht
Diese Fehler deuten oft auf gebrochene Kabel, korrodierte Anschlüsse oder Kurzschlüsse im Kabelbaum hin. Manchmal ist der Schaden lokal begrenzt und betrifft nur bestimmte Systeme.
Hinweis: Zeitweilige oder teilweise elektrische Ausfälle deuten häufig eher auf Kabelbaumprobleme als auf Komponentenfehler hin. Überprüfen Sie daher bei der Diagnose elektrischer Probleme immer zuerst den Kabelbaum.
Untersuchen Sie den Kabelbaum zunächst sorgfältig auf sichtbare Beschädigungen. Suchen:
● Ausgefranste oder gerissene Isolierung: Freiliegende Drähte können Kurzschlüsse oder offene Schaltkreise verursachen.
● Brandflecken oder geschmolzene Stellen: weisen auf Überhitzung oder Kurzschlüsse hin.
● Korrodierte Anschlüsse: Grüne oder weiße Ablagerungen können den Stromfluss unterbrechen.
● Lockere oder nicht angeschlossene Anschlüsse: Kann zu zeitweiligen Ausfällen führen.
● Gebrochene Clips oder Kabelbinder: Die Drähte können sich verschieben und vorzeitig verschleißen.
Verwenden Sie eine Taschenlampe, um schwer einsehbare Bereiche zu inspizieren. Wackeln Sie vorsichtig mit Drähten und Anschlüssen, um zu prüfen, ob sie locker sind oder Brüche aufweisen. Achten Sie auf Bereiche, in denen sich der Gurt verbiegt oder in der Nähe von Wärmequellen verläuft, da diese Stellen häufig abgenutzt sind.
Ein Multimeter ist für die Diagnose von Kabelbaumproblemen unerlässlich. Es hilft bei der Messung:
● Durchgang: Überprüft, ob ein Draht von einem Ende zum anderen intakt ist.
● Spannung: Bestätigt, dass die Komponenten mit Strom versorgt werden.
● Widerstand: Erkennt Korrosion oder beschädigte Drähte, die zu hohem Widerstand führen.
Um den Durchgang zu testen, trennen Sie die Batterie und isolieren Sie das Kabel. Stellen Sie das Multimeter auf Durchgangsmodus, berühren Sie jedes Kabelende mit Sonden und achten Sie auf einen Piepton. Kein Signalton bedeutet, dass eine Unterbrechung vorliegt.
Überprüfen Sie die Spannung, indem Sie die Zündung einschalten und die Spannung an den Anschlüssen messen. Vergleichen Sie die Messwerte mit dem Schaltplan des Fahrzeugs, um die erwarteten Werte zu ermitteln.
Messen Sie den Widerstand zwischen den Anschlüssen. Ein ungewöhnlich hoher Widerstand deutet auf Korrosion oder Beschädigung hin.
Beschädigte Drähte haben oft:
● Schnitte oder Kerben, die Kupfer freilegen.
● Verbrannte oder verfärbte Isolierung.
● Steifheit oder Sprödigkeit weisen auf einen Hitzeschaden hin.
Anschlüsse können Folgendes anzeigen:
● Verbogene oder gebrochene Stifte.
● Lockerer Sitz oder Korrosion im Inneren.
● Gesprungene oder gebrochene Kunststoffgehäuse.
Wenn Sie Schäden feststellen, markieren Sie den Standort und planen Sie eine Reparatur oder einen Austausch. Manchmal verbergen sich Schäden im Inneren der Anschlüsse. Trennen Sie sie daher vorsichtig und überprüfen Sie beide Seiten.
Tipp: Trennen Sie immer die Batterie, bevor Sie Kabel prüfen oder bearbeiten, um Kurzschlüsse zu vermeiden und die Sicherheit bei der Diagnose zu gewährleisten.
Bevor Sie mit der Reparatur oder dem Austausch beginnen, stellen Sie alle benötigten Werkzeuge und Materialien bereit. Alles bereit zu haben spart Zeit und sorgt für Sicherheit. Zu den gängigen Werkzeugen und Materialien gehören:
● Abisolierzangen und -schneider: Zum Entfernen der Isolierung und zum Ablängen von Drähten.
● Crimpwerkzeug: Zum sicheren Befestigen von Steckverbindern.
● Lötkolben und Lötzinn: Für starke, dauerhafte Drahtverbindungen.
● Schrumpfschlauch: Zur Isolierung und zum Schutz gespleißter Drähte.
● Isolierband: Zur zusätzlichen Isolierung und Sicherung von Drähten.
● Ersatzkabel und -anschlüsse: Passen Sie den Querschnitt und den Typ der Originalkabel an.
● Multimeter: Zur Prüfung von elektrischem Durchgang und Spannung.
● Kabelbinder und Clips: Zum Ordnen und Befestigen des Gurts.
● Schutzhandschuhe und Schutzbrille: Zum persönlichen Schutz.
Es ist außerdem wichtig, über einen Schaltplan oder ein Servicehandbuch für Ihr Fahrzeug oder Ihre Ausrüstung zu verfügen. Es hilft bei der Identifizierung von Kabelfarben, Steckertypen und Verlegungspfaden.
Der Umgang mit elektrischen Anlagen birgt Risiken. Befolgen Sie diese Sicherheitsvorkehrungen, um Verletzungen oder weitere Schäden zu vermeiden:
● Trennen Sie die Batterie oder die Stromquelle, bevor Sie mit den Arbeiten beginnen.
● Tragen Sie isolierte Handschuhe und eine Schutzbrille, um sich vor Stößen und Schmutz zu schützen.
● Arbeiten Sie in einem trockenen, gut beleuchteten Bereich, um Gefahren zu reduzieren.
● Vermeiden Sie lockere Kleidung oder Schmuck, die sich an den Komponenten verfangen könnten.
● Benutzen Sie Werkzeuge ordnungsgemäß und halten Sie sie in gutem Zustand.
● Beschriften Sie die Drähte vor dem Trennen, um Verwechslungen beim Zusammenbau zu vermeiden.
● Überprüfen Sie die Anschlüsse noch einmal, bevor Sie die Stromversorgung wieder herstellen.
● Arbeiten Sie niemals an stromführenden Schaltkreisen, es sei denn, dies ist unbedingt erforderlich und Sie sind geschult.
1. Identifizieren Sie den beschädigten Abschnitt: Verwenden Sie Ihre Sichtprüfung und Multimetertests, um Brüche, Korrosion oder Kurzschlüsse zu lokalisieren.
2. Beschädigte Drähte entfernen: Schneiden Sie die fehlerhaften Drahtabschnitte vorsichtig aus, ohne benachbarte Drähte oder Anschlüsse zu beschädigen.
3. Bereiten Sie Ersatzkabel vor: Schneiden Sie die neuen Kabel auf die richtige Länge zu und isolieren Sie sie etwa ¼ Zoll von jedem Ende ab.
4. Verbindungen herstellen: Lötmethode: Drahtenden zusammendrehen, die Verbindung verlöten, dann einen Schrumpfschlauch darüber schieben und durch Hitze schrumpfen lassen.
A. Crimpmethode: Verwenden Sie Crimpverbinder und eine Crimpzange, um die Drähte zu befestigen, und decken Sie sie dann mit einem Schrumpfschlauch ab.
5. Isolieren und schützen: Verwenden Sie Schrumpfschlauch oder Isolierband, um freiliegende Anschlüsse vollständig abzudecken. Dies verhindert Kurzschlüsse und Korrosion.
6. Befestigen Sie den Gurt: Verwenden Sie Kabelbinder oder Clips, um den Gurt wieder an seinem Platz zu befestigen. Vermeiden Sie dabei scharfe Kanten, bewegliche Teile oder Wärmequellen.
7. Schließen Sie die Batterie oder die Stromquelle wieder an: Sobald alle Reparaturen abgeschlossen sind, schließen Sie die Stromversorgung wieder an.
8. Testen Sie das System: Schalten Sie das Fahrzeug oder die Ausrüstung ein und prüfen Sie, ob alle elektrischen Komponenten ordnungsgemäß funktionieren. Verwenden Sie bei Bedarf ein Multimeter, um Spannung und Durchgang zu überprüfen.
9. Endkontrolle: Stellen Sie sicher, dass keine losen Drähte oder Anschlüsse übrig sind. Stellen Sie sicher, dass der Kabelbaum sicher verlegt ist.
Wenn der Schaden groß ist oder die Anschlüsse irreparabel korrodiert sind, sollten Sie den Austausch des gesamten Kabelbaums in Betracht ziehen. Dies kann eine zuverlässigere langfristige Lösung sein.
Tipp: Verwenden Sie bei der Reparatur von Kabelbäumen immer Kabel und Stecker, die den Originalspezifikationen entsprechen, um Sicherheit und einwandfreie Funktion zu gewährleisten.
Damit Ihr Kabelbaum in gutem Zustand bleibt, beginnt er mit regelmäßigen Kontrollen. Überprüfen Sie den Kabelbaum alle paar Monate oder während der routinemäßigen Fahrzeugwartung. Achten Sie auf Abnutzungserscheinungen wie Risse, ausgefranste Drähte oder lose Anschlüsse. Reinigen Sie die Anschlüsse vorsichtig, um Schmutz oder Korrosion zu entfernen, die zu einem schlechten elektrischen Kontakt führen können. Ziehen Sie alle losen Clips oder Bänder fest, die den Gurt an Ort und Stelle halten, um Bewegungen oder Reibung an scharfen Kanten zu verhindern.
Machen Sie es sich zur Gewohnheit, elektrische Komponenten wie Lichter, Sensoren und Schalter auf ordnungsgemäße Funktion zu überprüfen. Die frühzeitige Erkennung elektrischer Probleme kann auf Kabelbaumprobleme hinweisen, bevor sie sich verschlimmern. Bitten Sie Ihren Mechaniker, bei Ölwechseln oder Reifenwechseln eine Überprüfung der Verkabelung durchzuführen.
Umwelteinflüsse wie Feuchtigkeit, Hitze, Schmutz und Chemikalien können Kabelbäume im Laufe der Zeit beschädigen. Schützen Sie Ihren Kabelbaum, indem Sie sicherstellen, dass er nicht in der Nähe von Wärmequellen wie Auspuffrohren oder Motorblöcken verlegt wird. Verwenden Sie Schutzhüllen oder Kabelkanäle, um die Drähte vor Abrieb und freier Belastung zu schützen.
Versiegeln Sie Anschlüsse mit dielektrischem Fett, um Feuchtigkeit abzuweisen und Korrosion zu verhindern. Vermeiden Sie es, den Motorraum mit Hochdruckwasser zu reinigen, da sonst Wasser in die Anschlüsse eindringen und Kurzschlüsse verursachen kann. Wenn Sie in einer Gegend mit strengen Wintern leben, spülen Sie das Streusalz sofort ab, da es die Korrosion beschleunigt.
Achten Sie bei Arbeiten an Ihrem Fahrzeug darauf, die Kabel nicht einzuklemmen oder zu dehnen. Nagetiere können auch an Kabeln herumkauen. Ziehen Sie deshalb die Verwendung von Nagetierabschreckungsmitteln in Betracht, wenn Sie Anzeichen von Nagen bemerken.
Um die Lebensdauer Ihres Kabelbaums zu maximieren, befolgen Sie diese Best Practices:
● Verwenden Sie Original- oder hochwertige Ersatzteile, die dem Drahtquerschnitt und dem Isolationstyp entsprechen.
● Vermeiden Sie unnötiges Spleißen von Drähten; Wenn nötig, verwenden Sie geeignete Anschlüsse und versiegeln Sie die Verbindungen mit Schrumpfschläuchen.
● Befestigen Sie die Kabelbäume mit Clips oder Kabelbindern fest, um Schäden durch Vibrationen zu vermeiden.
● Halten Sie Schaltpläne griffbereit, um bei Reparaturen falsche Anschlüsse zu vermeiden.
● Planen Sie professionelle Inspektionen ein, wenn Sie versteckte Schäden vermuten oder trotz Reparaturen weiterhin elektrische Probleme bestehen.
Indem Sie Ihren Kabelbaum schonend behandeln und ihn vor Schäden schützen, verringern Sie das Risiko von Stromausfällen und kostspieligen Reparaturen. Ein gut gewarteter Kabelbaum trägt zur Zuverlässigkeit und Sicherheit Ihres Fahrzeugs bei.
Tipp: Regelmäßiges Auftragen von dielektrischem Fett auf Steckverbinder kann feuchtigkeitsbedingte Korrosion erheblich reduzieren und die Lebensdauer des Kabelbaums verlängern.
Manchmal gehen Kabelbaumprobleme über einfache Reparaturen hinaus. Wenn Sie trotz aller Bemühungen anhaltende elektrische Probleme bemerken, ist es ratsam, professionelle Hilfe in Anspruch zu nehmen. Hier sind Anzeichen dafür, dass es Zeit ist, einen Experten zu rufen:
● Komplexe oder versteckte Schäden: Wenn Drähte tief eingebettet sind oder Anschlüsse im Inneren korrodiert sind, verfügen Fachleute über Werkzeuge, um sie sicher zu prüfen und zu reparieren.
● Wiederholtes Durchbrennen oder Kurzschlüsse von Sicherungen: Dies kann auf Verkabelungsfehler hinweisen, die eine erweiterte Diagnose erfordern.
● Mangel an Schaltplänen oder technischem Wissen: Fachleute haben Zugang zu detaillierten Schaltplänen und Schulungen.
● Sicherheitsbedenken: Wenn Sie sich im Umgang mit elektrischen Systemen nicht sicher sind, kann ein Techniker Verletzungen oder weitere Schäden verhindern.
● Umfassender Austausch von Kabelbäumen: Um die Zuverlässigkeit und Einhaltung von Sicherheitsstandards zu gewährleisten, sollten umfangreiche Neuverkabelungen oft am besten von Spezialisten durchgeführt werden.
Professionelle Elektriker oder zertifizierte Kfz-Techniker verwenden spezielle Geräte wie moderne Multimeter, Oszilloskope und Verkabelungstester. Sie stellen außerdem sicher, dass Reparaturen den Herstellerspezifikationen entsprechen und so die Garantie und Sicherheit Ihres Fahrzeugs wahren.
Wenn Sie die Fehlerbehebung selbst versuchen oder mehr erfahren möchten, können Ihnen viele Ressourcen helfen:
● Servicehandbücher: Herstellerhandbücher enthalten Schaltpläne, Anschlussbelegungen und Anleitungen zur Fehlerbehebung.
● Online-Foren und Communities: Auf Plattformen wie Automobil- oder Maschinenforen gibt es häufig erfahrene Mitglieder, die Fehlerbehebungen austauschen.
● YouTube-Tutorials: Schritt-für-Schritt-Videos veranschaulichen Inspektions-, Test- und Reparaturtechniken.
● Diagnosewerkzeuge: Erschwingliche Multimeter und Schaltkreistester sind für die DIY-Diagnose unerlässlich.
● Hersteller- oder Händlerunterstützung: Wenn Sie sich an den Gerätehersteller wenden, erhalten Sie offizielle Hinweise oder Ersatzteile.
● Technische Schulungen: Für Profis oder Enthusiasten vertiefen Kurse zu elektrischen Systemen in Kraftfahrzeugen ihr Verständnis.
Mithilfe dieser Ressourcen können Sie Ihre Fähigkeiten und Ihr Selbstvertrauen bei der sicheren und effektiven Diagnose von Kabelbaumproblemen verbessern.
F1: Kann ein defekter Kabelbaum dazu führen, dass der Motor nicht startet? Ja, beschädigte Kabel oder Anschlüsse können die Stromversorgung oder Sensorsignale unterbrechen und so den Motorstart verhindern.
F2: Woher weiß ich, ob ein Kabelbaum repariert oder komplett ausgetauscht werden muss? Kleinere Schäden wie ein paar ausgefranste Kabel können repariert werden. Bei starker Korrosion, Schmelzen oder mehrfach gebrochenen Anschlüssen ist in der Regel ein Austausch erforderlich.
F3: Ist es sicher, mit einem defekten Kabelbaum zu fahren? Das ist riskant. Eine fehlerhafte Verkabelung kann zu zeitweiligen Ausfällen, Kurzschlüssen oder sogar Bränden führen. Beheben Sie Probleme umgehend.
F4: Wie lange dauert die Reparatur des Kabelbaums? Einfache Reparaturen können weniger als eine Stunde dauern. Der vollständige Austausch kann je nach Komplexität des Fahrzeugs mehrere Stunden dauern.
F5: Kann ich generische Kabelbäume als Ersatz verwenden? Generische Kabelbäume passen möglicherweise nicht oder erfüllen nicht die Spezifikationen. Streben Sie immer nach OEM- oder hochwertigen kundenspezifischen Kabelbäumen, die für Ihr Modell entwickelt wurden.
F6: Welche Werkzeuge benötige ich für die Fehlerbehebung im Kabelbaum? Ein Multimeter, Abisolierzangen, Crimpzangen, ein Lötkolben und Schaltpläne sind unerlässlich.
Tipp: Konsultieren Sie im Zweifelsfall frühzeitig einen Fachmann, um kostspielige Fehler zu vermeiden und sicherzustellen, dass Ihr Kabelbaum sicher und zuverlässig ist.
Die Identifizierung eines fehlerhaften Kabelbaums ist für die Sicherheit und Leistung des Fahrzeugs von entscheidender Bedeutung. Zu den Symptomen gehören zeitweise auftretende elektrische Probleme, ungewöhnliches Motorverhalten und Komponentenausfälle. Regelmäßige Inspektionen und vorbeugende Maßnahmen tragen dazu bei, die Gesundheit des Geschirrs zu erhalten. Durch die zeitnahe Behebung von Problemen werden kostspielige Reparaturen vermieden und die Zuverlässigkeit gewährleistet. Shandong Qianyu Baumaschinen Co., LTD. bietet hochwertige Kabelbaumlösungen, die die Fahrzeugsicherheit und -effizienz verbessern. Ihre Produkte sind so konzipiert, dass sie Umweltbelastungen standhalten und langfristigen Wert und Zuverlässigkeit bieten.
A: Häufige Anzeichen sind zeitweise auftretende elektrische Probleme, ungewöhnliches Motorverhalten und der Ausfall elektrischer Komponenten. Diese Symptome deuten auf mögliche Schäden oder Fehler im Kabelbaum hin.
A: Ein Kabelbaum überträgt elektrische Energie und Signale, organisiert Kabel in einer einzigen Einheit, vereinfacht Installation und Wartung und gewährleistet eine zuverlässige Kommunikation zwischen Komponenten.
A: Regelmäßige Wartung beugt Verschleiß, Korrosion und Umweltschäden vor und gewährleistet so Sicherheit und zuverlässige Funktion. Ein gut gewarteter Kabelbaum verringert das Risiko kostspieliger Reparaturen und elektrischer Ausfälle.
